聚羧酸盐减水剂粉剂的制备与应用

聚羧酸减水剂是近几年国内混凝土技术发展的重点，这种减水剂能与不同的水泥有相对好的适应性；在掺量低时能使混凝土具有好的流动性；在低水灰比时具有低黏度和相对好的坍落度保持性等。聚羧酸盐减水剂大部分以水剂的形式在市场上销售，不能实现长距离运输，无法应用于干粉砂浆如自流平砂浆、高强灌浆料、保温砂浆、抹面砂浆、瓷砖粘结砂浆等特种工程。为适应市场的需求，我们进行了聚羧酸盐减水剂粉剂的研究工作。

1.1原材料

甲氧基聚乙二醇醚丙烯酸醋、丙烯酸、巯基乙酸、双氧水、氢氧化钠。

1.2生产工艺

将制得的聚羧酸盐减水剂水剂母液进行气流式喷雾干燥等特殊工序，最后经过过筛即得到自身流动性能优异、具有滑爽手感的聚羧酸盐减水剂粉剂，且长期存放不粘结、不结块。

不同的喷粉工艺条件下所制备的聚羧酸盐减水剂粉剂的粉剂外观、含水率、粘壁情况都有一定差异。

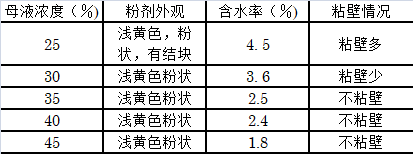

2.1 母液浓度对喷粉的影响

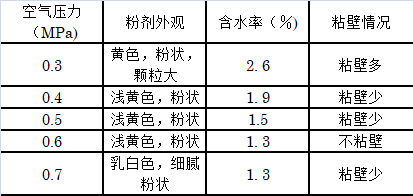

2.2 压力对喷粉的影响

将母液浓度为40%的聚羧酸盐减水剂在进风温度为140℃的条件下进行喷粉：

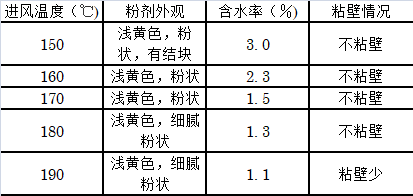

2.3 进风温度对喷粉的影响

将母液浓度为40%、在压缩空气压力为0. 6MPa的条件下进行喷粉：

从实际生产数据可知_：进风温度越高，出口温度也越高，能源消耗费越高；在能够得到合格粉剂的情况下，选择的进风温度尽可能低，在生产中选取160℃的进风温度。

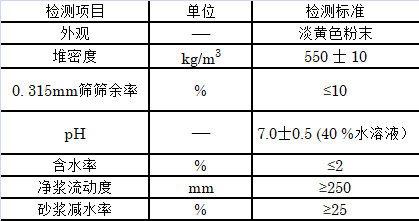

2.4  聚羧酸盐减水剂粉剂的技术指标

3.1减水率及流动性能对比

从检测数据可知!母液经过喷粉后净浆、砂浆性能没有明显的变化

3.2混凝土试验

水泥：P.S42. 5;

砂：中砂，细度模数2.5;

石子：连续级配，5~25;

减水剂_：粉剂。

试验结果

将以上方法制得的聚羧酸盐减水剂粉剂用于配制水泥基灌浆料、自流平砂浆、瓷砖胶粘剂、干粉类聚合物防水砂浆等，均取得了明显的技术效果，得到了用户的好评。

(1)采用甲氧基聚乙二醇醚丙烯酸酯、丙烯酸、巯基乙酸、维生素C、双氧水、氢氧化钠等单体能合成性能优良的聚羧酸盐减水剂水剂母液。

(2)采用40%聚羧酸盐减水剂母液在进风温度为160°C、压缩空气压力为0. 6MPa的条件下进行喷雾干燥希时辱的聚羧酸盐减水剂粉剂的性能与母液相比没有明显的变化。
